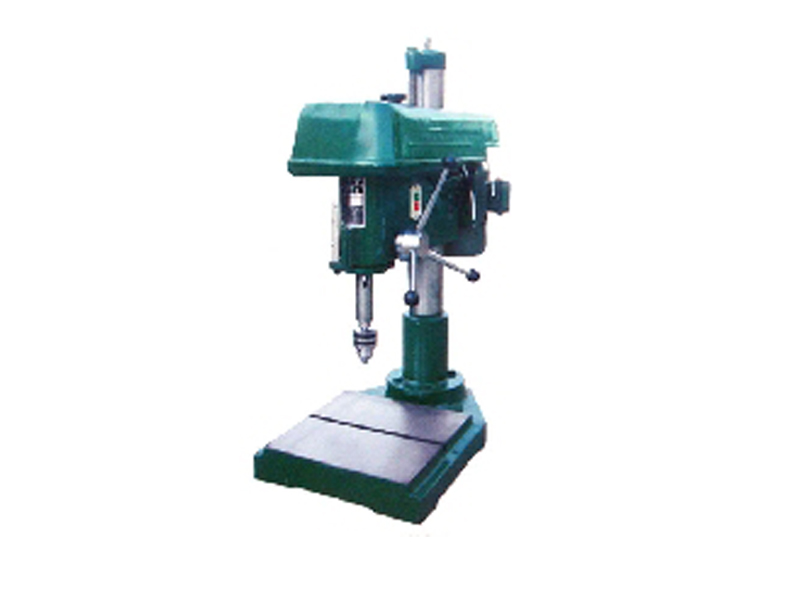

臺式鉆床是一種小型鉆床。是一臺應用廣泛的臺鉆。電動機通過五級變速帶輪，使主軸可變五種轉速，頭架可在圓立柱上面上下移動，并可繞圓立柱中心轉到任意位置進加工，調整到適當位置后用手柄鎖緊。如頭架要放低進，先把保險環調節到適當位置。用緊定鏍釘把它鎖緊，然后放松手柄，靠頭架自重落到保險環境，再把手柄板緊。工作臺可在圓立柱上下上下移動。并可繞立柱轉動到任意位置。工作臺座的鎖緊手柄。當松開鎖緊螺釘時，工作臺在垂直平面還可左右傾斜45度，工作較小時，可放在工作臺上鉆孔，當工作較大時，可把工作臺轉開，直接放在鉆床底面上鉆孔。
   這種臺鉆靈活性較大，轉速高，生產效率高，使用方便，因而是零件加工，裝配和修理工作中常用的設備之一。但是由于構造簡單，變速部分直接用帶輪變速，最轉速較高，一般在400r/min 以上，所以有些特殊材料或工藝需用低速加工的不適用。
主要參數：

型    號	Z520B
最大鉆孔直徑	20
主軸中心線至機柱中心線距離	240
主軸錐度	MT2#
主軸最大行程	100
主軸轉速范圍 5速	250-2500
工作臺面尺寸	300x292
主軸端面至工作臺面最大距離	450
總高度	925
電機功率：4級（KW）	0.75
機床重量	130

Z520B臺鉆工作原理：
   由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸最外面的是不會旋轉的只會直線運動的套筒，上面有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒里面，主軸能自由在套筒里面旋轉，但套筒的上下移動會帶動主軸的上下移動，最里面的是一個有比較長滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸。
